Giới Thiệu Hệ Thống:
Hệ thống âm thanh thông báo công cộng (PA) và nhạc nền (BGM) đa vùng đóng vai trò thiết yếu trong các tòa nhà hiện đại, từ văn phòng, trung tâm thương mại, khách sạn đến các cơ sở giáo dục, và đặc biệt các khu Công Nghiệp, Khu vui chơi giải trí …
Mục đích chính:
- Cung cấp khả năng phát nhạc nền chất lượng cao, tạo không khí thoải mái và nâng cao trải nghiệm cho người sử dụng.
- Đồng thời, nó cũng đảm bảo truyền tải các thông báo quan trọng, đặc biệt là thông báo khẩn cấp, một cách rõ ràng và kịp thời đến từng khu vực cụ thể hoặc toàn bộ tòa nhà.
- Đảm bảo khả năng quản lý âm thanh tập trung và tối ưu hóa vận hành, cùng với khả năng tùy chỉnh linh hoạt nội dung âm thanh cho từng không gian riêng biệt.
- Đảm bảo khả năng tích hợp, mở rộng và phát triển hệ thống trong tương lai.
- Đảm bảo hệ thống luôn hiện đại và tối ưu hóa chi phí.
Chúng tôi, Công ty SMB, digiFHB với hơn 15 năm kinh nghiệm triển khai các hệ thống Âm Thanh – Hội nghị, Phòng họp đẳng cấp, xin trân trọng giới thiệu gói “Giải pháp Âm thanh thông báo và nhạc nền kỹ thuật số đa vùng _ Bosch PRAESENSA cho Tòa nhà và Khu công nghiệp …”
Bosch PRAESENSA là một giải pháp tối ưu. Đây là một hệ thống Âm thanh Thông báo Công cộng (PA) và Báo động bằng Giọng nói (Voice Alarm – VA) kỹ thuật số tiên tiến, được thiết kế để đáp ứng các yêu cầu cao nhất về hiệu suất, độ tin cậy và khả năng mở rộng. PRAESENSA được mô tả là “thiết lập một tiêu chuẩn mới” trong lĩnh vực này và là một “giải pháp toàn diện”. Với kiến trúc IP toàn diện và các tính năng thông minh, hệ thống này lý tưởng cho các ứng dụng đa vùng trong tòa nhà, phù hợp cho cả các văn phòng nhỏ, các tòa nhà, khu công nghiệp có nhạc nền đến các sân bay quốc tế lớn với nhiều thông báo đồng thời. Nền tảng của PRAESENSA là IP OMNEO, hỗ trợ các tiêu chuẩn mở như AES67 và Dante™ cho truyền tải âm thanh, cùng AES70 cho điều khiển hệ thống, đảm bảo tính tương thích và bảo mật cao.
1. TỔNG QUAN KIẾN TRÚC HỆ THỐNG BOSCH PRAESENSA
Trọng tâm kiến trúc của Bosch PRAESENSA được xây dựng trên nền tảng IP OMNEO, mang lại sự kết nối, linh hoạt và bảo mật vượt trội. OMNEO là kiến trúc mạng truyền thông tiên tiến của Bosch, nơi tất cả các thành phần hệ thống được kết nối qua IP. Nền tảng này tích hợp nhiều công nghệ và tiêu chuẩn mở, bao gồm AES67 và Audinate’s Dante™ cho giao tiếp âm thanh, cùng AES70 cho điều khiển hệ thống. Điều này không chỉ đảm bảo khả năng truyền tải âm thanh kỹ thuật số chất lượng cao và điều khiển hệ thống toàn diện trên mạng IP mà còn tăng cường bảo mật với các lớp mã hóa âm thanh A ES128 và xác thực thời gian thực TLS, bảo vệ chống nghe lén và tấn công mạng. Một đặc điểm nổi bật khác là mỗi thiết bị PRAESENSA đều tích hợp sẵn bộ chuyển mạch Ethernet Gigabit đa cổng, được cấu hình trước, chứng nhận và bảo mật. Điều này giúp giảm đáng kể chi phí cho thiết bị mạng của bên thứ ba, đơn giản hóa việc thiết kế mạng và cài đặt, đồng thời tạo điều kiện thuận lợi cho việc triển khai hệ thống.
PRAESENSA thể hiện khả năng mở rộng và cấu hình linh hoạt, hỗ trợ cả cấu hình hệ thống tập trung và phân tán. Trong cấu hình tập trung, các thiết bị chính được đặt tại một vị trí trung tâm. Ngược lại, cấu hình phân tán cho phép đặt các cụm thiết bị nhỏ hơn khắp tòa nhà, gần các khu vực loa, giúp giảm chi phí cáp loa đáng kể và tối ưu hóa hiệu suất. Khả năng này đặc biệt hữu ích cho các tòa nhà lớn hoặc khu phức hợp đa tòa nhà, nơi việc chạy cáp loa dài có thể tốn kém và phức tạp. Bằng cách phân tán các điểm lỗi tiềm năng, cấu hình này cũng tăng cường độ tin cậy của hệ thống.
Hệ thống còn mang lại ưu điểm vượt trội về hiệu suất và độ tin cậy, tuân thủ tiêu chuẩn EN 54-16. Kiến trúc bộ khuếch đại sáng tạo của PRAESENSA phân bổ công suất thông minh cho các tải loa được kết nối, với công suất tối đa cho mỗi bộ khuếch đại đa kênh. Điều này tối đa hóa hiệu quả sử dụng công suất, giảm thiểu công suất dư thừa, và do đó, ít bộ khuếch đại hơn cần thiết để đáp ứng nhu cầu công suất của loa. Mức tiêu thụ điện năng đặc biệt giảm trong trạng thái chờ, giúp tiết kiệm chi phí năng lượng hơn nữa. Sự quản lý năng lượng thông minh này trực tiếp dẫn đến việc tối ưu hóa chi phí vận hành đáng kể về lâu dài cho chủ sở hữu tòa nhà.
Về độ tin cậy, PRAESENSA được thiết kế với nguyên tắc “không có điểm lỗi đơn lẻ” là cốt lõi của hệ thống. Mỗi bộ khuếch đại PRAESENSA đều bao gồm một kênh khuếch đại dự phòng tích hợp, tự động tiếp quản trong trường hợp một kênh chính bị lỗi. Hệ thống cũng hỗ trợ dự phòng bộ điều khiển hệ thống (duty/backup) để đảm bảo tính sẵn sàng cao nhất. Ngoài ra, hệ thống cung cấp dự phòng liên kết mạng hoàn toàn và đường dây âm thanh dự phòng tương tự (analog backup lifeline) từ bộ nguồn đa chức năng đến bộ khuếch đại. Đối với một hệ thống PA/BGM toàn tòa nhà, đặc biệt là một hệ thống được chứng nhận EN 54-16 cho báo động bằng giọng nói, mức độ dự phòng này là tối quan trọng đối với sự an toàn của người sử dụng. Nó đảm bảo rằng các thông báo quan trọng, đặc biệt là sơ tán khẩn cấp, vẫn có thể được thực hiện ngay cả khi các thành phần chính hoặc đường dẫn mạng bị lỗi.
2. SÔ ĐỒ KHỐI VÀ CÁC THÀNH PHẦN CHÍNH CỦA HỆ THỐNG

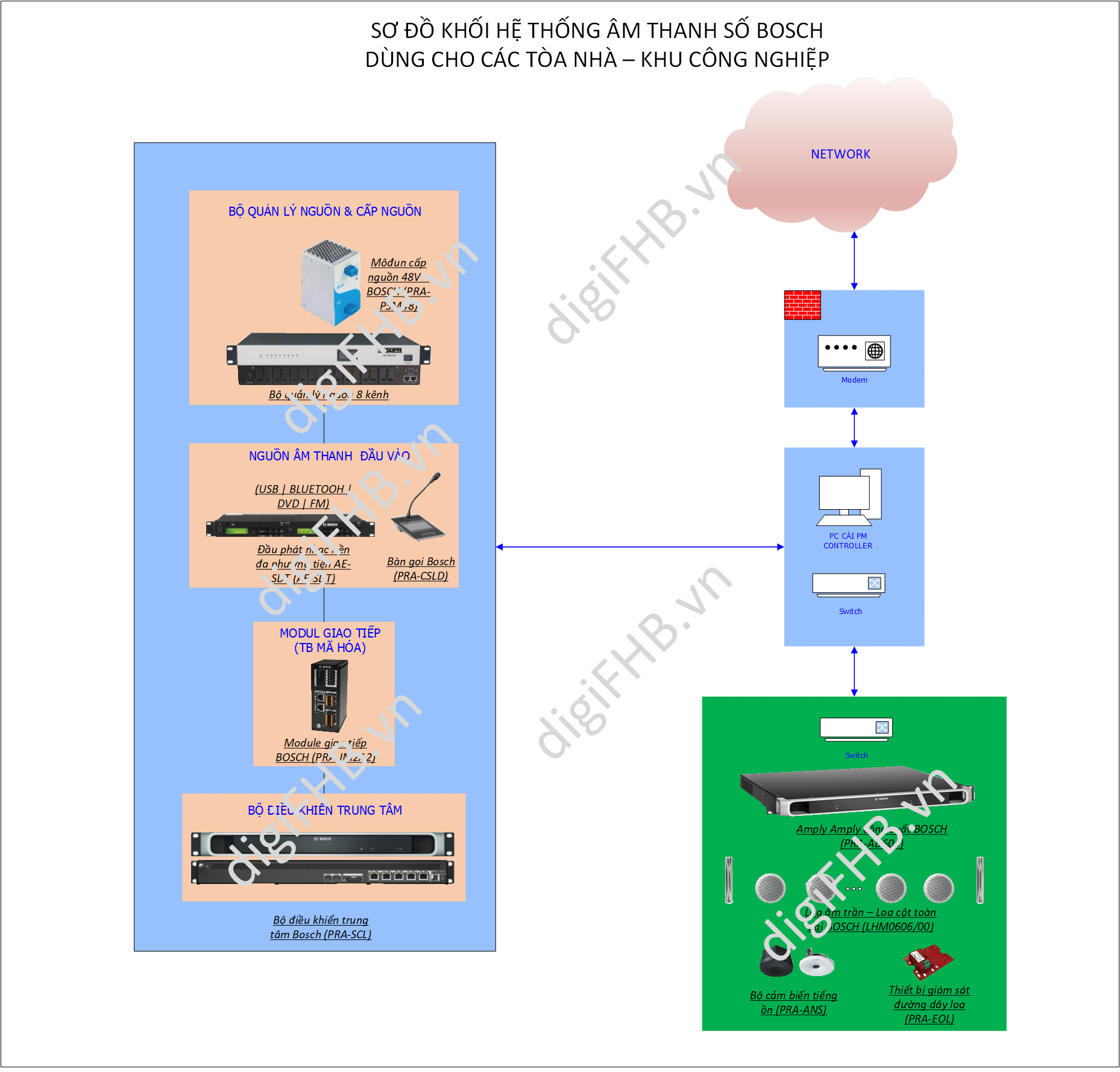

2.1 SƠ ĐỒ KHỐI:
2.2 CÁC THÀNH PHẦN CHÍNH CỦA HỆ THỐNG
- Bộ Điều Khiển Hệ Thống (PRA-SCL/SCS):
Bộ Điều Khiển Hệ Thống (PRA-SCL cho các hệ thống lớn hơn, PRA-SCS cho các hệ thống nhỏ hơn) đóng vai trò là bộ não trung tâm của hệ thống PRAESENSA, quản lý tất cả các chức năng liên quan đến hệ thống. Nó định tuyến tất cả các kết nối âm thanh giữa các nguồn và đích âm thanh PRAESENSA được kết nối mạng. Bộ điều khiển giám sát và phát lại các tin nhắn/âm báo được lưu trữ trên bộ nhớ flash của nó, có thể được lên lịch hoặc khởi động thủ công từ trạm gọi hoặc máy tính. Nó quản lý việc định tuyến các luồng nhạc nền, cùng với các cuộc gọi kinh doanh và cuộc gọi khẩn cấp, tất cả dựa trên mức độ ưu tiên và trạng thái chiếm dụng vùng.Bộ điều khiển thu thập tất cả thông tin trạng thái từ các thiết bị được kết nối, quản lý nhật ký sự kiện và báo cáo lỗi, cung cấp cái nhìn tổng thể về hệ thống. Nó được kết nối mạng qua OMNEO và được cấp nguồn DC từ bộ cấp nguồn đa chức năng với pin dự phòng tích hợp, hỗ trợ cả cấu trúc hệ thống tập trung và phân tán.PRA-SCL (phiên bản Lớn) đặc biệt mạnh mẽ, có khả năng điều khiển các hệ thống với tối đa 250 thiết bị và phục vụ hơn 500 vùng.
- Bộ Cấp Nguồn Đa Chức Năng:
PRA-MPSx cung cấp nguồn điện DC ổn định cho các thiết bị PRAESENSA được kết nối, bao gồm tối đa ba bộ khuếch đại, bộ điều khiển hệ thống và hai trạm gọi. Nó có giải pháp pin dự phòng 12V duy nhất, đảm bảo hoạt động liên tục của hệ thống trong trường hợp mất điện lưới, điều này rất quan trọng đối với các ứng dụng báo động thoát hiểm.Một bộ chuyển mạch Ethernet 6 cổng tích hợp (với cả cổng RJ45 và SFP) tạo điều kiện cho các kết nối mạng dự phòng và kết nối dễ dàng các cụm thiết bị phân tán, hỗ trợ thêm các cấu trúc hệ thống linh hoạt. Nó cung cấp các đầu vào và đầu ra điều khiển đa năng, đóng vai trò là giao diện cho thiết bị bên ngoài. Giao diện OMNEO cũng cung cấp một đường dây âm thanh dự phòng analog cho các bộ khuếch đại được kết nối, thêm một lớp độ tin cậy khác.
- Bộ Khuếch Đại Đa Kênh:
PRAESENSA cung cấp các bộ khuếch đại công suất đa kênh, bao gồm các phiên bản 4 kênh (PRA-AD604) và 8 kênh, mỗi kênh có tổng công suất đầu ra là 600W. Chúng có tính năng phân chia công suất linh hoạt trên tất cả các kênh, tự động điều chỉnh công suất đầu ra cho tải loa được kết nối. Điều này tối đa hóa hiệu quả và có thể giảm số lượng bộ khuếch đại cần thiết.
Xử lý tín hiệu số (DSP) được tích hợp trên mỗi kênh, cho phép điều chỉnh âm thanh chính xác phù hợp với âm học và yêu cầu của từng vùng cụ thể. Việc bao gồm Xử lý tín hiệu số (DSP) trên mỗi kênh khuếch đại là một yếu tố quan trọng để đạt được chất lượng âm thanh tối ưu cho nhạc nền và độ rõ ràng của giọng nói tối đa cho các thông báo trong các môi trường âm thanh đa dạng trong một tòa nhà. Các vùng khác nhau trong một tòa nhà (ví dụ: sảnh có độ vang cao, không gian văn phòng yên tĩnh, căng tin ồn ào, hành lang) sở hữu các đặc điểm âm học độc đáo.
- Trạm Gọi (PRA-CSLD/CSLW) và Thiết Bị Mở Rộng (PRA-CSE)
Bosch PRAESENSA cung cấp cả trạm gọi LCD để bàn (PRA-CSLD), kết nối và lắp đặt dễ dàng, chỉ yêu cầu kết nối với mạng IP OMNEO với Power over Ethernet (PoE) cho cả giao tiếp và cấp nguồn. Điều này đơn giản hóa đáng kể việc đi cáp và lắp đặt. Chúng có thể được cấu hình cho các cuộc gọi kinh doanh hoặc cuộc gọi khẩn cấp. Thiết kế thời trang của chúng tích hợp một micro được giám sát, một loa giám sát nội bộ và một ổ cắm để chèn nguồn âm thanh cục bộ cho nhạc nền.
Các thiết bị mở rộng trạm gọi (PRA-CSE) cung cấp 12 nút có thể cấu hình với phản hồi xúc giác và đèn báo trạng thái vùng đa màu, cho phép lựa chọn vùng rõ ràng và tổng quan trạng thái. Tối đa bốn PRA-CSE có thể được kết nối với một trạm gọi, tăng cường khả năng lựa chọn vùng cho các hệ thống lớn hơn.
- Loa
Việc lựa chọn loa phù hợp là rất quan trọng để đạt được chất lượng âm thanh và độ rõ ràng tối ưu trong các vùng khác nhau của tòa nhà
- Thiết Bị Cuối Đường Dây (PRA-EOL)
Thiết bị cuối đường dây (PRA-EOL) là một thành phần nhỏ gọn nhưng quan trọng để giám sát tính toàn vẹn của đường dây loa, một yêu cầu bắt buộc đối với các hệ thống âm thanh khẩn cấp. Nó được kết nối ở cuối đường dây loa, sau loa cuối cùng trong một loạt các loa được nối vòng lặp. Thiết bị này giao tiếp với kênh khuếch đại PRAESENSA điều khiển đường dây loa đó để xác nhận tính toàn vẹn của đường dây.
Không giống như các phép đo trở kháng có thể không phát hiện được loa bị ngắt kết nối hoặc báo cáo lỗi sai, PRA-EOL cung cấp một giải pháp vượt trội để báo cáo trạng thái chính xác của đường dây loa.
- Cảm Biến Tiếng Ồn Môi Trường (PRA-ANS)
PRA-ANS là cảm biến tiếng ồn môi trường được thiết kế để theo dõi mức tiếng ồn xung quanh thay đổi để tự động điều chỉnh mức độ thông báo hoặc nhạc nền (AVC – Automatic Volume Control). Điều này đảm bảo âm thanh thông báo công cộng được đặt ở mức có thể cấu hình cao hơn tiếng ồn xung quanh để đảm bảo độ rõ ràng của thông báo, nhưng vẫn ở mức độ thoải mái.
3. TÍCH HỢP HỆ THỐNG VÀ KHẢ NĂNG ĐA VÙNG
- Mạng Lưới OMNEO IP Làm Xương Sống
Tất cả các thành phần của hệ thống PRAESENSA đều được kết nối mạng IP thông qua OMNEO, kiến trúc mạng truyền thông tiên tiến của Bosch. OMNEO cho phép giao tiếp âm thanh kỹ thuật số và điều khiển hệ thống hoàn chỉnh trên toàn bộ mạng IP. Điều này tạo ra một hệ thống linh hoạt và có khả năng mở rộng cao, từ các hệ thống tập trung nhỏ đến các hệ thống phân tán lớn.
Các thiết bị PRAESENSA bao gồm một bộ chuyển mạch Gigabit Ethernet đa cổng tích hợp và được cấu hình sẵn, giúp giảm chi phí cho thiết bị mạng của bên thứ ba. Khả năng tương thích với các tiêu chuẩn mở như AES67 và Dante đảm bảo rằng hệ thống có thể tích hợp với các thiết bị âm thanh qua IP khác, mang lại sự linh hoạt tối đa cho việc mở rộng và nâng cấp trong tương lai.
- Quản Lý Vùng và Định Tuyến Âm Thanh
Bộ điều khiển hệ thống (PRA-SCL/SCS) là trung tâm quản lý vùng, định tuyến tất cả các kết nối âm thanh giữa các nguồn và đích. Nó quản lý việc định tuyến các luồng nhạc nền, các cuộc gọi kinh doanh và cuộc gọi khẩn cấp dựa trên mức độ ưu tiên và trạng thái chiếm dụng vùng. Điều này cho phép phân phối âm thanh linh hoạt, nơi nhạc nền có thể được phát ở một số vùng trong khi thông báo được thực hiện ở các vùng khác, hoặc các thông báo khẩn cấp có thể ghi đè tất cả các tín hiệu khác.
PRAESENSA có khả năng quản lý một số lượng lớn các vùng. Ví dụ, PRA-SCL có thể phục vụ hơn 500 vùng. Khả năng phân chia công suất linh hoạt của bộ khuếch đại trên tất cả các kênh cho phép phân bổ công suất hiệu quả cho các tải loa khác nhau trong các vùng khác nhau.
- Xử Lý Nhạc Nền và Thông Báo
Hệ thống PRAESENSA được thiết kế để xử lý cả nhạc nền và thông báo với chất lượng cao. Các trạm gọi (PRA-CSLD/CSLW) có ổ cắm để chèn nguồn âm thanh cục bộ cho nhạc nền, cho phép phát nhạc từ các nguồn cục bộ trong khu vực cụ thể. Âm thanh này sau đó có thể được định tuyến trên mạng và phát ở bất kỳ vùng loa nào.
- Tích Hợp Khẩn Cấp và An Toàn
PRAESENSA là một hệ thống PAVA được chứng nhận EN 54-16, đáp ứng các yêu cầu pháp lý chính cho các hệ thống báo động thoát hiểm. Tính năng dự phòng là cốt lõi của khái niệm hệ thống, không có điểm lỗi đơn lẻ. Điều này bao gồm dự phòng bộ điều khiển hệ thống (một bộ điều khiển chính và một bộ điều khiển dự phòng tự động tiếp quản trong vòng 30 giây nếu bộ điều khiển chính bị lỗi hoặc mất kết nối mạng). Các cấu hình hệ thống được đồng bộ hóa giữa hai bộ điều khiển để đảm bảo hoạt động liên tục.
Mỗi kênh khuếch đại PRAESENSA bao gồm một kênh khuếch đại dự phòng tích hợp, tự động tiếp quản trong trường hợp kênh bị lỗi, sử dụng cùng một nguồn điện dự phòng và bộ tản nhiệt. Điều này là một biện pháp dự phòng tiết kiệm chi phí và không gian. Các thiết bị cuối đường dây (PRA-EOL) giám sát tính toàn vẹn của đường dây loa, một yếu tố quan trọng đối với các hệ thống âm thanh khẩn cấp.
Hệ thống cũng có thể tích hợp với các hệ thống an ninh và an toàn khác của tòa nhà, chẳng hạn như Hệ thống Tích hợp Tòa nhà (BIS) của Bosch, thông qua OPC Unified Architecture (OPC UA). Điều này cho phép quản lý tất cả các hệ thống con (kiểm soát truy cập, giám sát video, hệ thống chống đột nhập, báo cháy, PAVA) từ một giao diện người dùng trung tâm, tự động hóa các hành động dựa trên thay đổi trạng thái hệ thống và cải thiện nhận thức tình huống cho nhân viên phòng điều khiển.
4. KẾT LUẬN:
Hệ thống Bosch PRAESENSA đại diện cho một giải pháp âm thanh kỹ thuật số tiên tiến, lý tưởng cho việc triển khai thông báo công cộng và nhạc nền đa vùng trong các tòa nhà hiện đại. Kiến trúc IP OMNEO của nó, cùng với các thành phần được thiết kế thông minh như bộ điều khiển hệ thống mạnh mẽ, bộ cấp nguồn đa chức năng, bộ khuếch đại với khả năng phân chia công suất linh hoạt và tính năng dự phòng tích hợp, các trạm gọi trực quan, loa chất lượng cao, thiết bị cuối đường dây giám sát và cảm biến tiếng ồn môi trường, tạo thành một hệ thống toàn diện.
Hệ thống này không chỉ đáp ứng các yêu cầu về hiệu suất âm thanh vượt trội và khả năng quản lý vùng linh hoạt mà còn vượt trội về độ tin cậy, hiệu quả năng lượng và khả năng tích hợp với các hệ thống tòa nhà khác. Khả năng hỗ trợ cả cấu trúc tập trung và phân tán, cùng với cam kết của Bosch đối với các tiêu chuẩn mở, đảm bảo rằng khoản đầu tư vào PRAESENSA là một giải pháp bền vững, có khả năng mở rộng và sẵn sàng cho tương lai.
